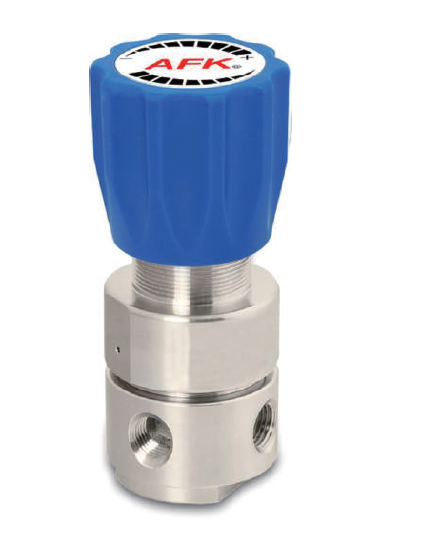

Linie montată pe perete Regulator de gaz azotat cu o singură etapă 3000psi

Scurta descriere:

Regulatorul de presiune din oțel inoxidabil din seria R11 este cu diafragmă cu o singură treaptă, cu ieșire cu membrană inoxidabilă cu structură de vid. Are o structură de reducere a presiunii pistonului, presiune de ieșire constantă, utilizată în principal pentru presiunea ridicată de intrare, potrivită pentru gazul purificat, gazul standard, gazul coroziv etc.


Detaliile produsului

Etichete de produs


Parameenteri de produs:

Presiunea maximă la intrare 500,3000psig
Intervalele de presiune la ieșire 0 ~ 25, 0 ~ 50, 0 ~ 50,0 ~ 250,0 ~ 500psig
Presiunea testului de siguranță Presiunea maximă de intrare de 1,5 ori
Temperatura de Operare -40 ° F la 165 ° F / -40 ° c la 74 ° c
Rata de scurgere împotriva atmosferei 2 * 10-8atm cc / sec
Valoarea CV 0,08

Materiale:

Corp 316L, alamă
Capotă 316L. Alamă
Diafragmă 316L
filtru 316L (10mm)
Scaun PCTFE, PTEE, Vespel
Arc 316L
Miezul supapei cu piston 316L

Cerere:

1. Laborator

2. Cromatografia cu gaz

3. Lasere cu gaz

4. Bară de autobuz cu gaz

5. Industria petrochimică

6. Echipamente de testare

Caracteristica de proiectare:

Reductor de presiune într-o singură etapă

Mama și diafragma folosesc o formă de etanșare tare

Corp NPT: 1/4 ”NPT (F)

Structura internă ușor de curățat

Poate seta filtre

Poate folosi un panou sau un perete

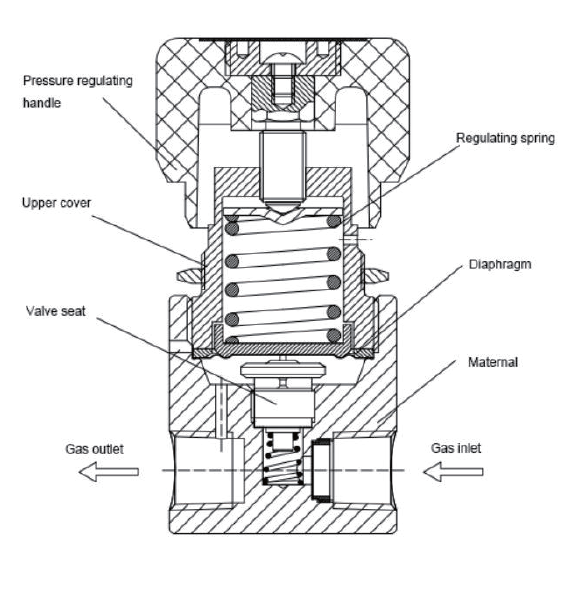

Design Feature

Date de flux

Flow Data

dimensiuni:

Dimensions

informatii despre comanda

R11

L

B

B

D

G

00

02

P

Articol

Materialul corpului

Gaura corpului

Presiunea de admisie

Outlet

Presiune

Ghid de presiune

Admisie

mărimea

Outlet

mărimea

marcă

R11

L: 316

A

D: 3000 psi

F: 0-500psig

G: Mpa ghid

00: 1/4 ″ NPT (F)

00: 1/4 ″ NPT (F)

P: Montare pe panou

  B: Alama

B

E: 2200 psi

G: 0-250psig

P: Psig / Bar Guage

01: 1/4 ″ NPT (M)

01: 1/4 ″ NPT (M)

R: Cu supapă de siguranță

    D F: 500 psi

K: 0-50pisg

W: Fără ghicire

23: CGGA330

10: 1/8 ″ OD

N: Fătul cu ac

    G

L: 0-25psig



24: CGGA350

11: 1/4 ″ OD

D: Supapă diafragmă
    J

27: CGGA580

12: 3/8 ″ OD
    M

28: CGGA660

15: 6mm OD
            30: CGGA590 16: 8mm OD
52: G5 / 8 ″ -RH (F)
63: W21.8-14H (F)
64: W21.8-14LH (F)
